智能手操器

智能手操器拥有多种类型输入可编程职能 ，能够配接调节器、PLC或DCS的输入信号 ，驱动节造阀门作为 ，也可与各类传感器、变送器共同使用 ，实现对温度、压力、液位、容量、力等物理量的丈量显示、调节、报警节造和数据采集 ，其合用领域极度宽泛。

Output signal

Power Supply

Share
智能手操器
【Technical data】 Supply Input Output Display General parameters EMC data Operating conditions 【Mechanical specifications】 Mechanical specifications 【Certified data】
Supply
供电电源 24 V ± 20% DC; 220 V ± 20% AC (频率50 Hz/60 Hz)
Input
输入信号 节造输入：4 ~ 20 mA 、1 ~ 5 V（需定造）；阀位反馈输入：4 ~ 20 mA
输入阻抗 电流：≤ 100 Ω；电压：≥ 500 kΩ
远程节造 远程手/自动切换并报警输出 ，远程故障报警 ，对应面板LED批示
丈量精度 0.2 %F.S.
Output
输出信号 节造输出：4 ~ 20 mA 、1 ~ 5 V（需定造）；阀位反馈变送输出：4 ~ 20 mA；开关量输出（可控硅）
允许负载 4 ~ 20 mA：RL ≤ 500 Ω； 开关量输出：30 A/250 V AC ，互换过零触发
触点容量 3 A/275 V AC 或 3 A/30 V DC
报警方式 2路高低限报警节造 ，对应面板LED批示
Display
显示方式 双排四位LED显示给定值（SV）和反馈值（FB） ，双排光柱仿照显示给定值和反馈值百分比
显示领域 0.0 ~ 9999 ，当丈量值幼于1000时 ，显示1位幼数点 ，不然不显示幼数位
General parameters
工作功耗 ＜ 5 W
EMC data
电磁兼容 IEC 61326-1
介电强度 ≥ 1000 V AC (输入/输出/电源之间)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源之间)
Operating conditions
工作温度 -10 ℃ ~ +60 ℃
贮存温度 -30 ℃ ~ +70 ℃
Mechanical specifications

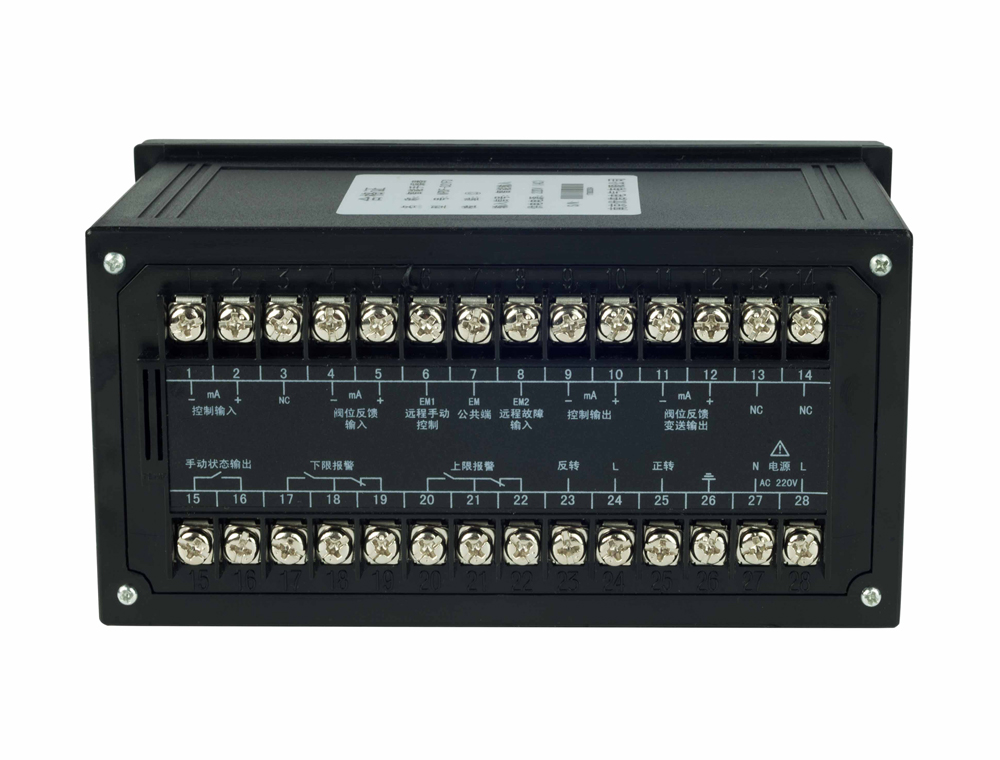

衔接方式 螺钉衔接
规格尺寸 宽160 mm×高80 mm×深94 mm； 宽80 mm×高160 mm×深94 mm； 宽96 mm×高96 mm×深130 mm； 宽96 mm×高48 mm×深110 mm； 宽48 mm×高96 mm×深110 mm； 宽72 mm×高72 mm×深102 mm
