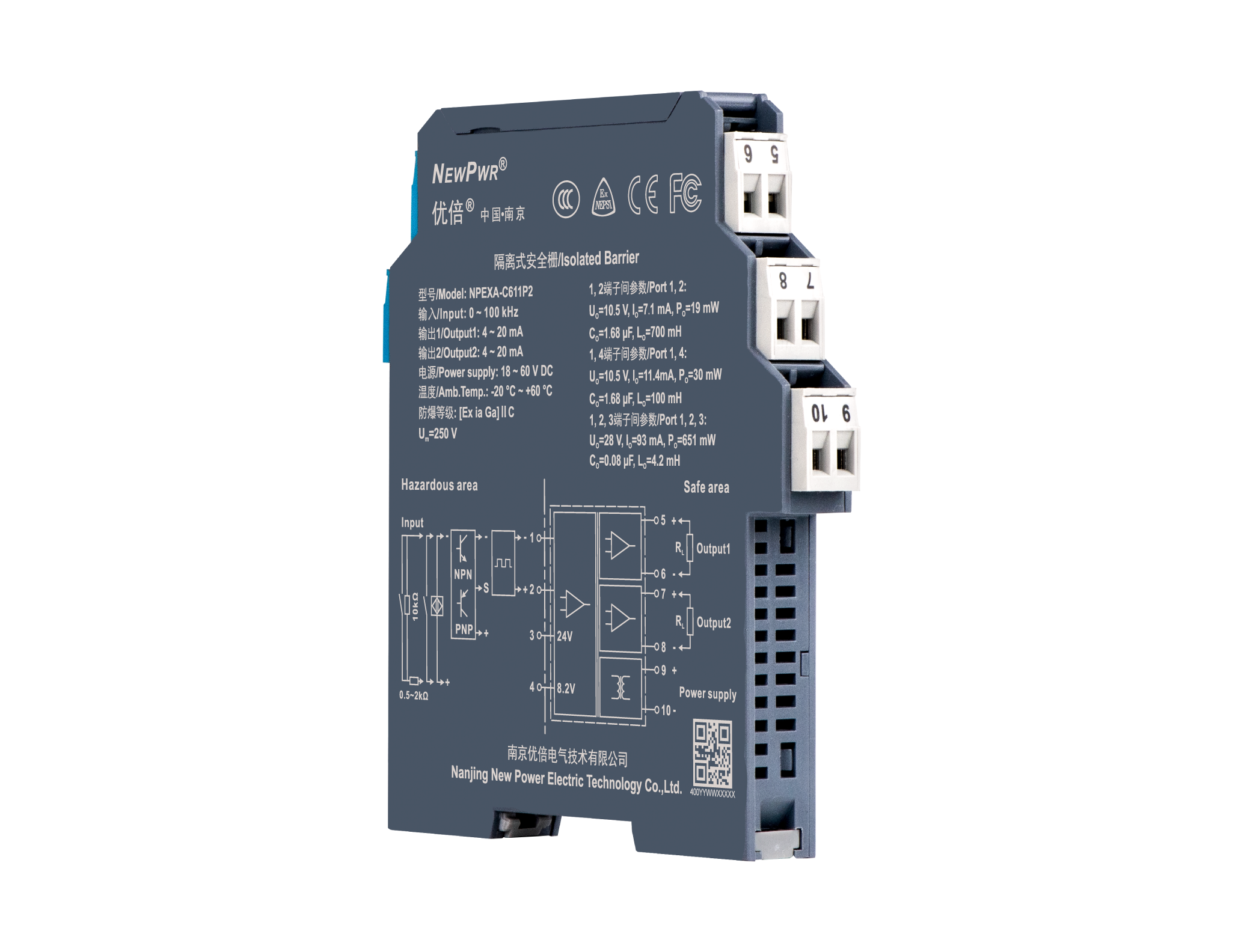

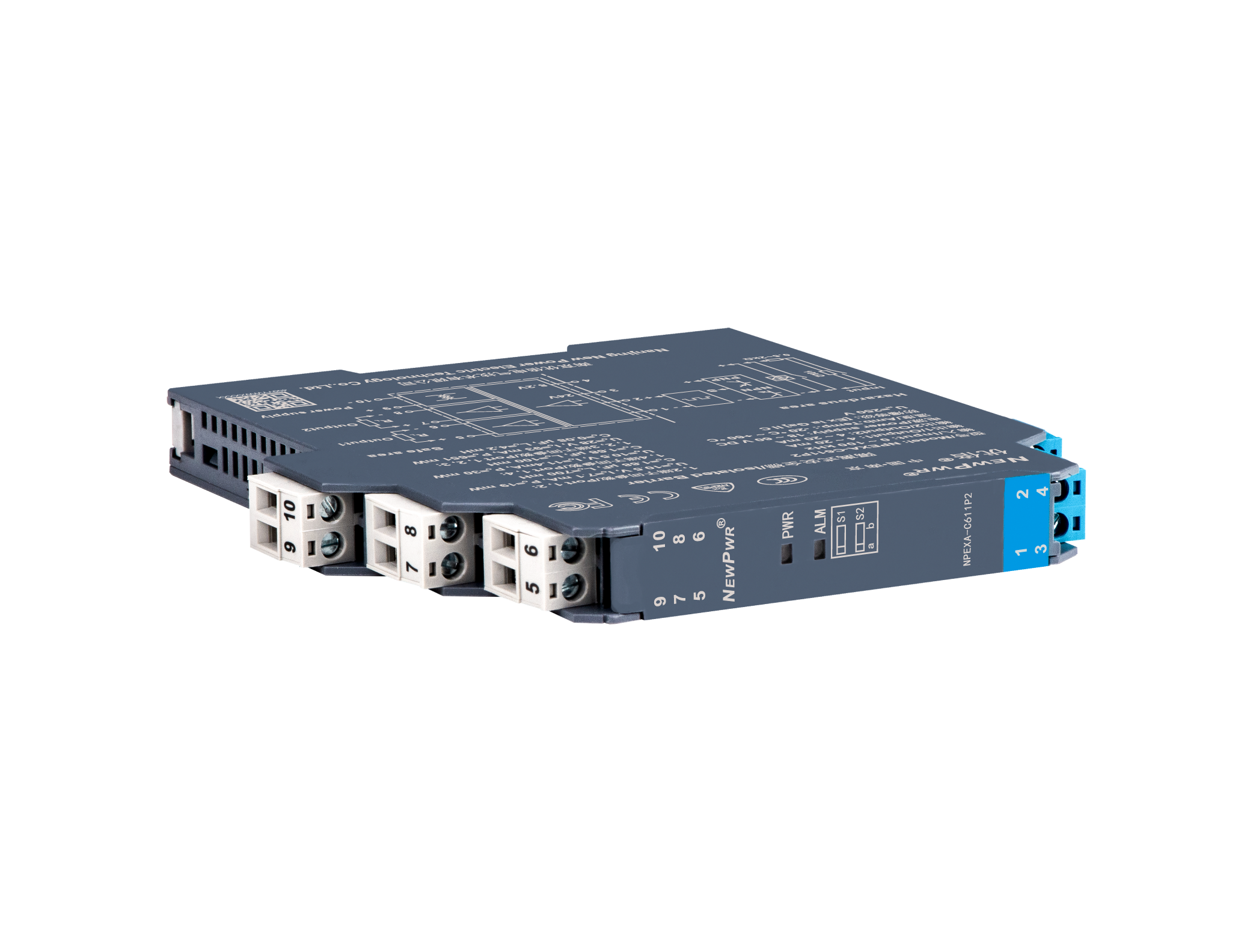

NPEXA-C611P2

频率量输入安全栅，将危险区的频率脉冲信号，经隔离转换为4~20mA电流信号输出到安全区(其他输出信号类型产品，具体型号见型谱) 。该产品必要独立供电，输入、输出和电源三端隔离，拥有在线故障自诊断职能，能够通过PC端或手持编程器对频率脉冲信号的丈量量程和输出信号类型等进行组态设置 。
玖鼎集团·(中国区)有限公司官网 玖鼎集团·(中国区)有限公司官网

输入

输出（具体型号见型谱）

通路

供电

配电

分享
NPEXA-C611P2

【主题技术】


【装置与拆卸】






装置                                                                      拆卸




【技术参数】 电源 输入 输出 传输个性 根基参数 EMC个性 工作环境 状态描述 【机械个性】 机械个性 【认证信息】 认证信息
电源
供电电源 18 ~ 60 V DC
输入
输入信号 频率信号输入，最幼触发电平：1Vp-p，最大输入电平：30Vp-p，频率领域：0 ~ 100 kHz， 脉冲宽度：≥ 5 μs；三线造PNP或NPN输入，传感器配电：24 V，电流：≤ 20 mA，频率领域：0 ~ 100 kHz；干接点或NAMUR开关输入，配电电压：约8.2 V，短路电流：约8 mA，频率领域：0 ~ 10 kHz
配电电压 24 V DC，20 mA时输出电压≥ 16 V
输出
输出信号 4 ~ 20 mA
允许负载 RL ≤ 550 Ω
传输个性
转换精度 信号类型 丈量领域 量程领域/转换精度
传输精度 0.1 %F.S.
温度漂移 30 ppm/℃
根基参数
响应功夫 ≤ 500 ms
工作功耗 2 W
EMC个性
电磁兼容 IEC 61326-3-1
绝缘电阻 ≥ 100 MΩ (输入/输出/电源)
工作环境
工作温度 -20 ℃ ~ +60 ℃
贮存温度 -40 ℃ ~ +80 ℃
利用场所 装置于安全区，可衔接0区、1区、2区；ⅡA、ⅡB、ⅡC、ⅢC；T4 ~ T6危险区的本安设备
状态描述
故障状态 输入断线，LED闪动；输入超量程，LED长亮 。输入断线或超量程时，输出电流0 ~ 22 mA领域可设置（默认追随输入）
机械个性
介电强度 ≥ 3000 V AC (本安侧与非本安侧)；≥ 1500 V AC (电源与非本安侧)
衔接方式 螺钉衔接
规格尺寸 宽12.8 mm×高110 mm×深117 mm
装置方式 DIN35 mm导轨装置
认证信息
产品认证 NEPSI, CE, FCC, CCC
防爆等级 [Ex ia Ga] ⅡC、[Ex ia Da] ⅢC
最高电压（Um） 250 V
Uo 10.5 V (1、2/4端子间)；27.3 V (1、3端子间)
Io 11.4 mA (1、2/4端子间)；92 mA (1、3端子间)
Po 30 mW (1、2/4端子间)；628 mW (1、3端子间)
Co (ⅡC) 2.3 μF (1、2/4端子间)；0.08 μF (1、3端子间)
Lo 100 mH (1、2/4端子间)；4 mH (1、3端子间)
