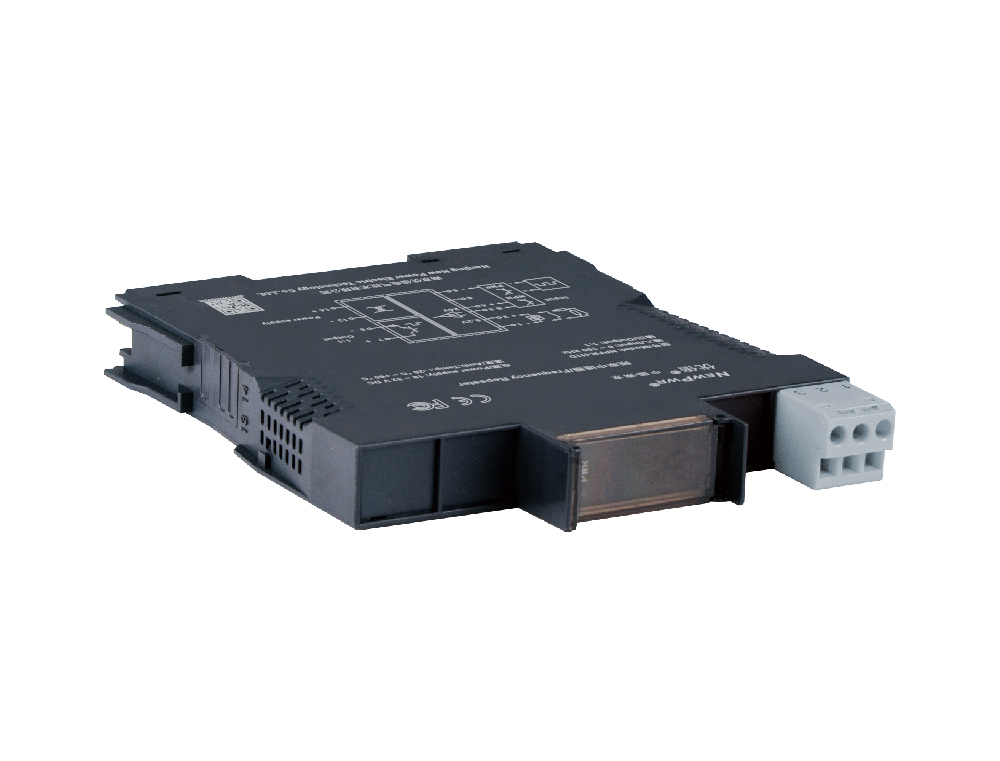

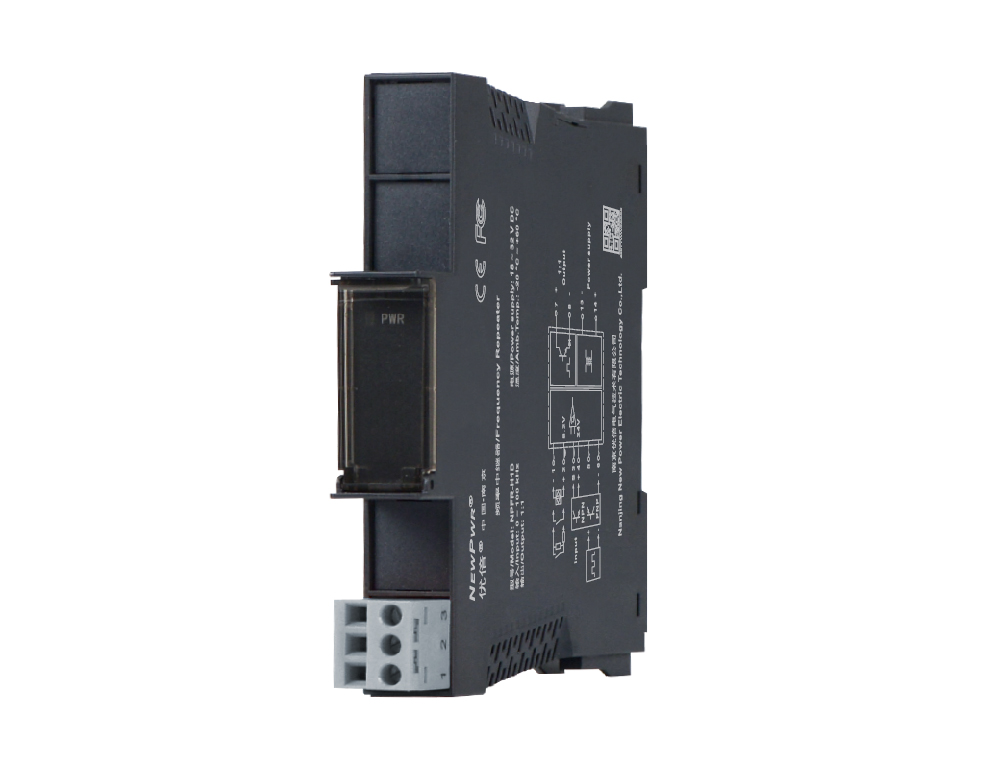

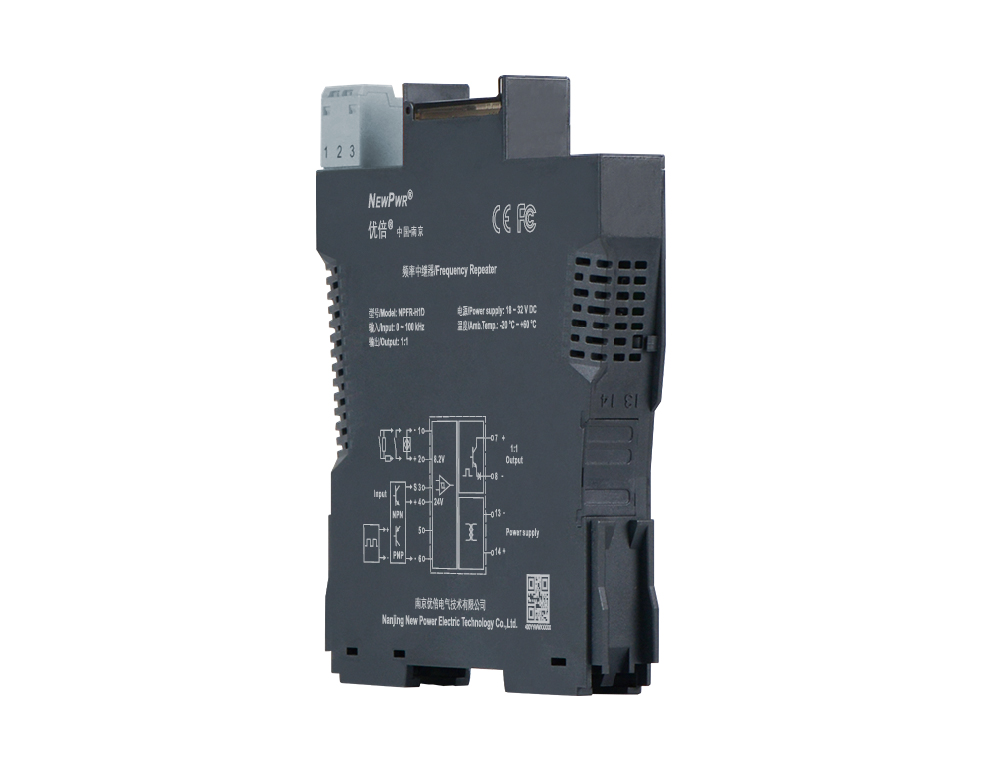

NPFR-H1D

频率中继器，输入频率信号、NAMUR型靠近开关频率信号、三线造晶体管频率信号，经隔离转换为1 : 1频率信号（默认逻辑电平输出，集电极输出和发射极输出可。┦涑。该产品输入、输出和电源三端隔离。

输入

输出（具体型号见型谱）

通路

供电

配电

分享
NPFR-H1D

【主题技术】


【装置与拆卸】





隔离器装置                                                        隔离器拆卸

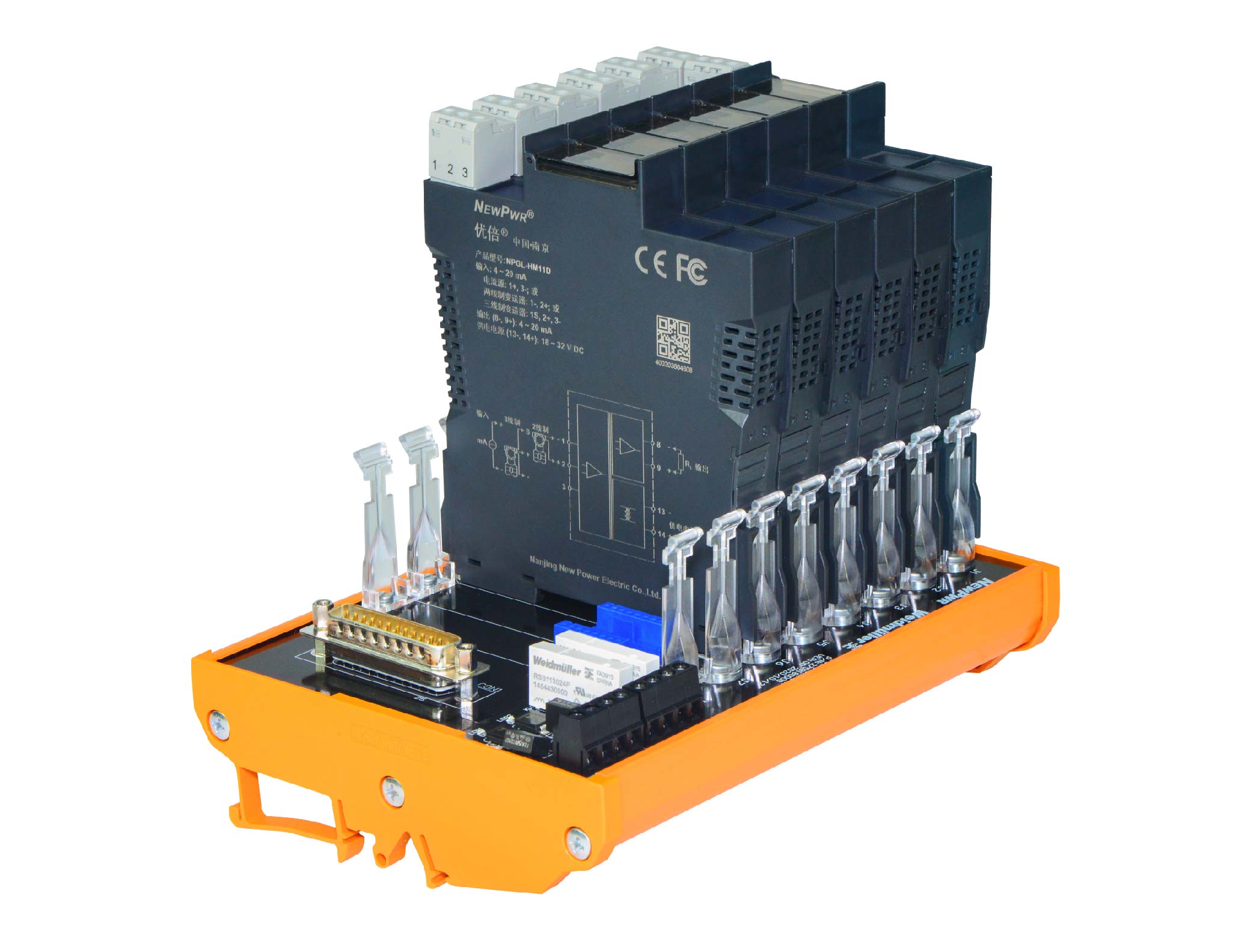

底板装置                                                          底板拆卸



【技术参数】 电源 输入 输出 根基参数 EMC个性 工作环境 【机械个性】 机械个性 【认证信息】 认证信息
电源
供电电源 18 ~ 32 V DC
输入
输入信号 频率信号输入，最高允许输入电压：30V，最幼输入电平：2 V，频率领域：0 ~ 100 kHz；三线造PNP或NPN输入，传感器配电：12 V或24 V，电流：≤ 20 mA，频率领域：0 ~ 10 kHz；干接点或NAMUR开关输入，配电电压：约8.2 V，短路电流：约8 mA，频率领域：0 ~ 10 kHz
输出
输出信号 集电极输出高电平：VCC（≤ 30 V），低电平：≤ 2 V，驱动电流：≤ 10 mA；发射极输出高电平：VCC - 2 V，低电平：≤ 0.5 V，驱动电流：≤ 10 mA；逻辑电平输出（默认）高电平：18 V ≤ VH ≤ 24 V，低电平：VL ≤ 2 V，负载电阻：≥ 2 kΩ
根基参数
工作功耗 0.8 W
EMC个性
电磁兼容 IEC 61326-3-1
介电强度 ≥ 1500 V AC (输入/输出之间) ；≥ 500 V AC (电源/输出之间)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源之间)
工作环境
工作温度 -20 ℃ ~ +60 ℃
贮存温度 -40 ℃ ~ +80 ℃
机械个性
衔接方式 螺钉衔接
规格尺寸 宽15.8 mm×高121.6 mm×深104.8 mm
装置方式 DIN35 mm导轨装置
认证信息
产品认证 CE, FCC
