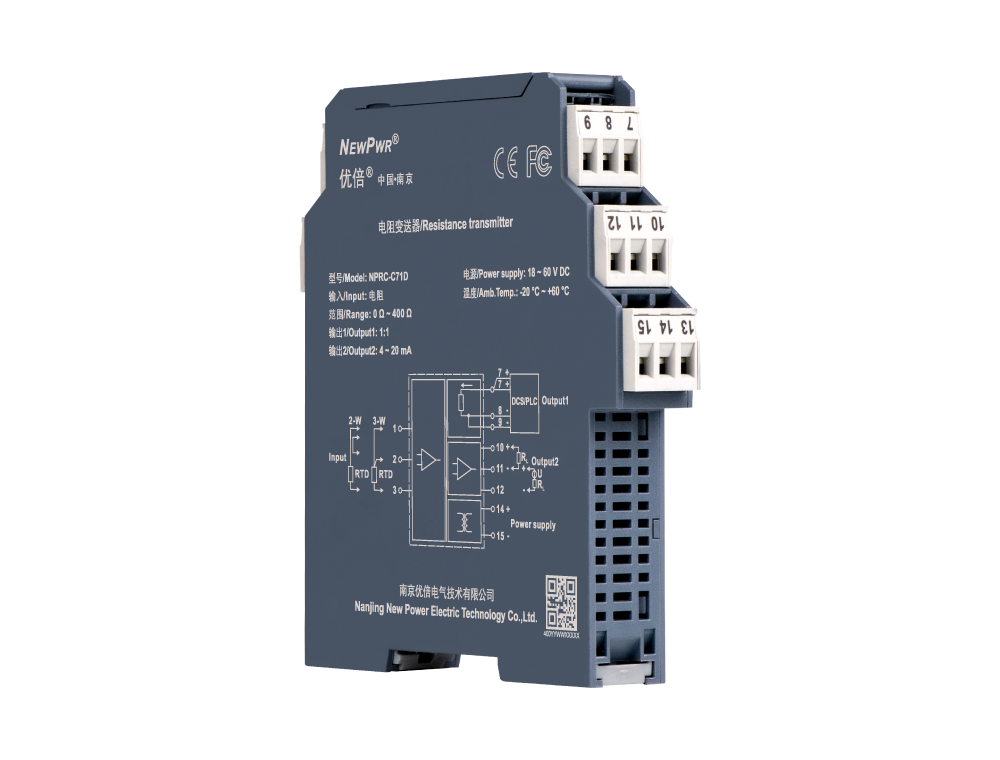

NPRC-C71D
【焦点手艺】
【装置与拆卸】
装置 拆卸
| 供电电源 | 18 ~ 60 V DC |
| 输入信号 | Pt100、Cu100、Cu50、BA1、BA2等热电阻 |
| 引线电阻 | ≤ 20 Ω/线 |
| 输出信号 | 输出1：1 : 1；；；；；输出2：4 ~ 20 mA |
| 激励电流 | 0.1 ~ 10 mA |
| 允许负载 | RL ≤ 550 Ω |
| 转换精度 | 信号类型 | 丈量规模 | 量程规模/转换精度 |
| 传输精度 | 输出1：激励电流0.5 ~ 10 mA，，，，，， ，精度±0.1 %F.S或＜ 0.2 Ω (取最大值)；；；；；电阻传输精度随激励电流减小而下降 输出2：0.1 %F.S | ||
| 温度漂移 | 30 ppm/℃ |
| 响应时间 | ≤ 500 ms |
| 事情功耗 | 1 W |
| 电磁兼容 | IEC 61326-3-1 |
| 介电强度 | ≥ 1500 V AC (输入/输出/电源之间) |
| 绝缘电阻 | ≥ 100 MΩ (输入/输出/电源之间) |
| 事情温度 | -20 ℃ ~ +60 ℃ |
| 贮存温度 | -40 ℃ ~ +80 ℃ |
| 输出状态 | 在用户不特殊指明的情形下，，，，，， ，无论输入信号泛起何种故障状态(断线除外，，，，，， ，断线输出1约16 Ω，，，，，， ，输出2为0 V/mA)，，，，，， ，在满量程规模内输出均追随输入信号转变，，，，，， ，输出1最大不凌驾430 Ω，，，，，， ，输出2最大不凌驾输出量程上限的110% (如输出2为0 ~ 20 mA输出时，，，，，， ，最小输出可为0 mA，，，，，， ，最大不凌驾22 mA) |
| 毗连方法 | 螺钉毗连 |
| 规格尺寸 | 宽17.8 mm×高110 mm×深117 mm |
| 装置方法 | DIN35 mm导轨装置 |
| 产品认证 | CE, FCC |
