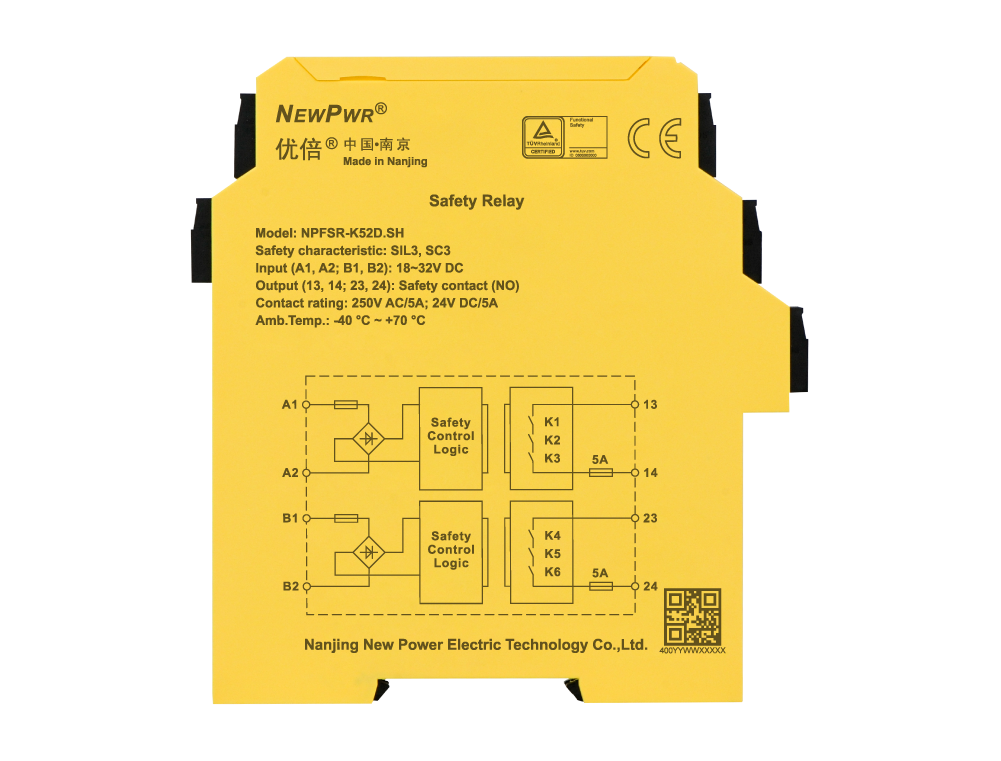

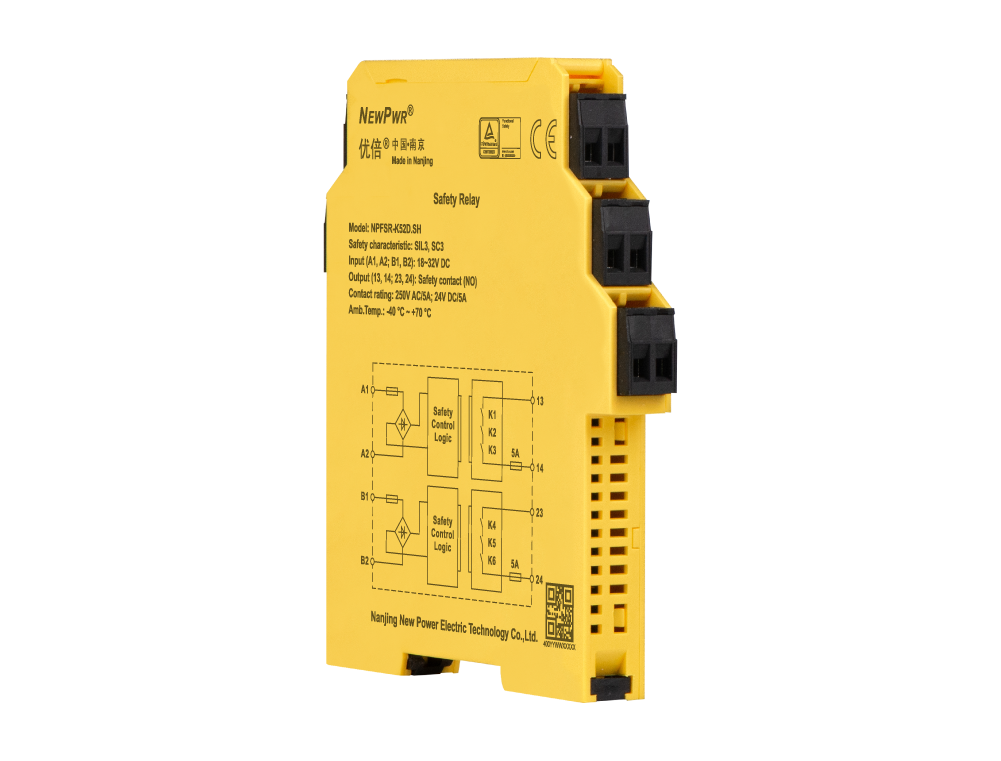

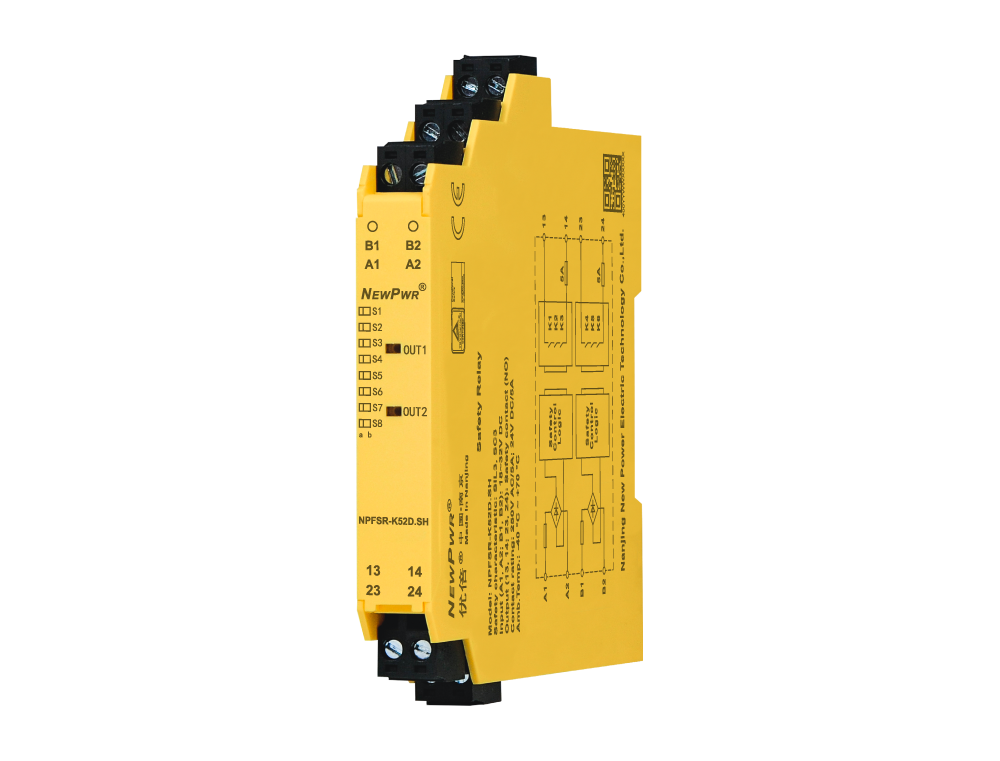

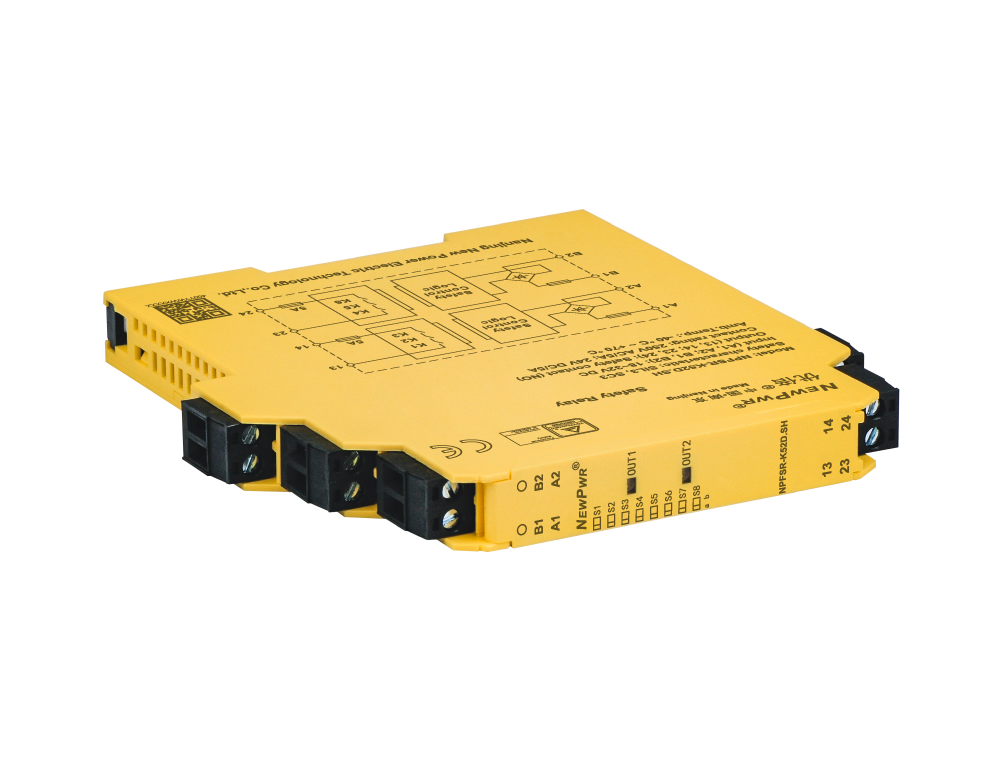

NPFSR-K52D.SH

NPFSR-K52D为两路常�？？？？涑銮寰布痰缙鳎�，，，，吸收DO信号，，，，，实现可靠的隔离控制，，，，，现场侧最高支持250V AC负载电路。。。。 。。�？？？？捎糜谇泻螴EC 61508标准的SIL3、SC3的清静相关应用，，，，，常用于SIS中的ESD应用。。。。 。。主要特征：支持双通道操作；；； ；；支持系统回路检测功效；；； ；；应用Fail-safe手艺；；； ；；输出继电器三重冗余；；； ；；触点熔丝保唬唬� ；；ぃ唬唬� ；；输出为失电清静型。。。。 。。
玖鼎集团(中国区)有限公司官网 玖鼎集团(中国区)有限公司官网

输入装备

输出触点数目

供电

复位方法

分享
NPFSR-K52D.SH

【焦点手艺】


【装置与拆卸】






装置                                                                      拆卸





【手艺参数】 电源 输入 输出 基本参数 EMC特征 事情情形 【机械特征】 机械特征 【认证信息】 认证信息
电源
供电类型 回路供电
额定电压 18~ 32V DC(典范值24V)
输入
输入电流 ≤ 45mA/24V DC
测试脉冲宽度 ≤ 4ms (测试脉冲周期：≥ 100 ms )
导线电阻 ≤ 15Ω
输入装备 清静开关、DO信号
输出
触点数目 2NO
触点质料 AgSnO2+Au plating
触点容量 5A/250V AC, 5A/24V DC
触点熔丝保唬唬� ；；� 5A(内部包管丝熔断保唬唬� ；；�)
基本参数
吸适时间 ≤ 50ms
释放时间 ≤ 50ms
开关频率 ≤ 10Hz
整机功耗 ≤ 1.1W/24V DC/通道
EMC特征
电磁兼容 切合IEC 61298-3,IEC 61000-6-2, IEC61326-3-1
额定绝缘电压 250V AC
额定攻击耐受电压 6000V(1.2/50us)
绝缘强度 3000V AC, 1 min
电气间隙和爬电距离 切合IEC 60664-1
事情情形
振动 切合IEC 61298-3, 10Hz ~ 150Hz, 0.75mm
过压品级 III
污染品级 2
防护品级 IP20
事情温度 -40°C ~ +70°C
贮存温度 -40°C ~ +80°C
机械特征
毗连方法 螺钉毗连
规格尺寸 宽12.8 mm×高110 mm×深117 mm
装置方法 DIN35 mm导轨装置
认证信息
产品认证 SIL, CE
磨练测试距离 20年，，，，，切合IEC 61508
平均诊断笼罩率 60%，，，，，切合IEC 61508
清静完整性品级 SIL3，，，，，切合IEC 61508
硬件故障裕度 0，，，，，切合IEC 61508
清静失效分数 ≥ 90%，，，，，切合IEC 61508
要求时危险失效概率 1.13×10-4/PTI=20年，，，，，切合IEC 61508
