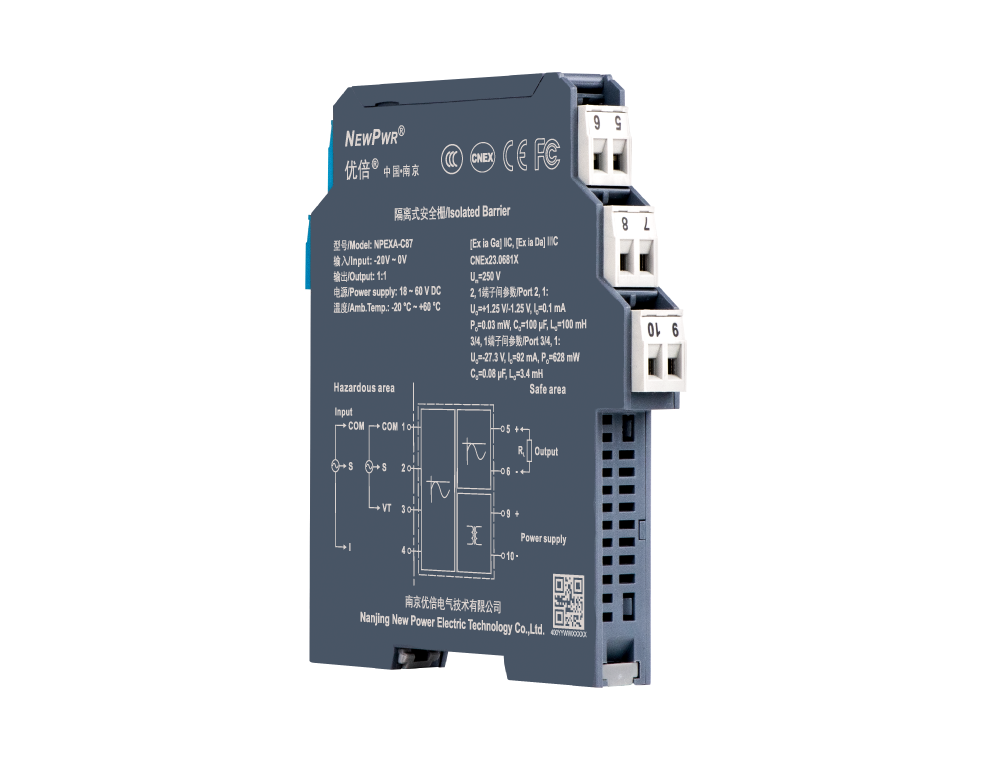

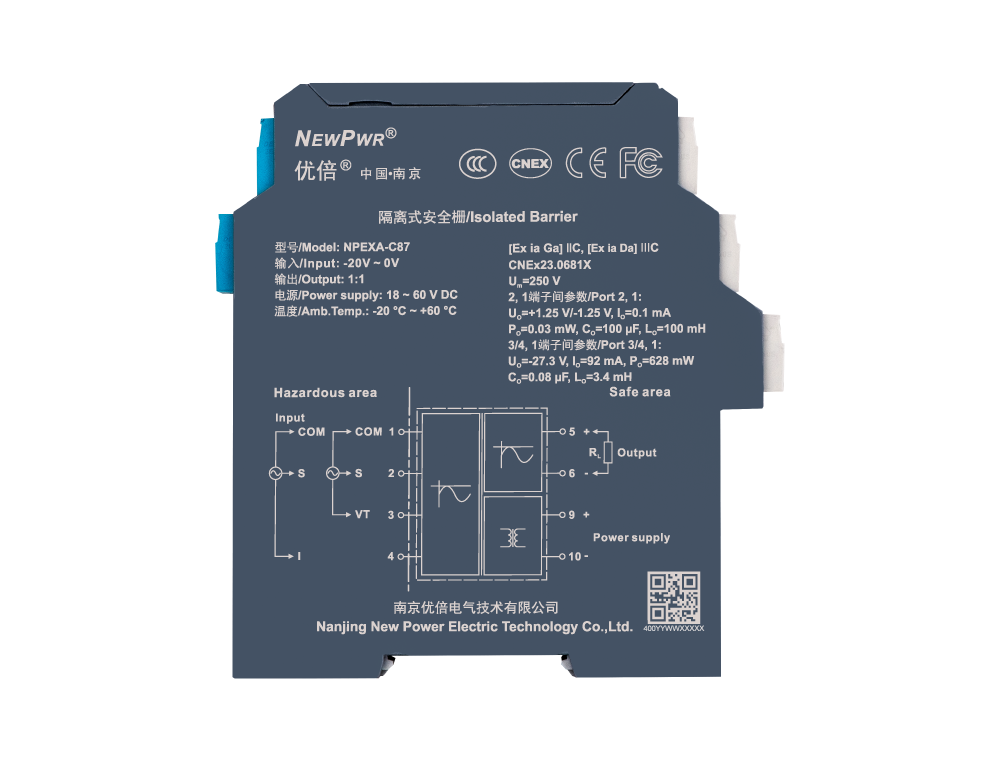

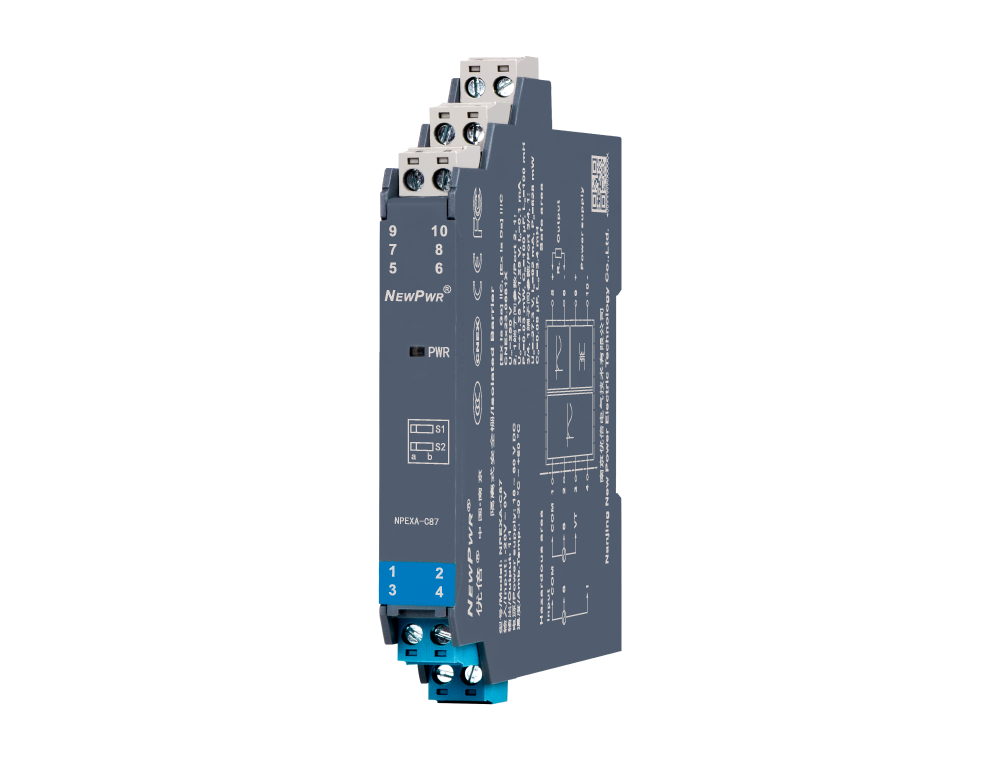

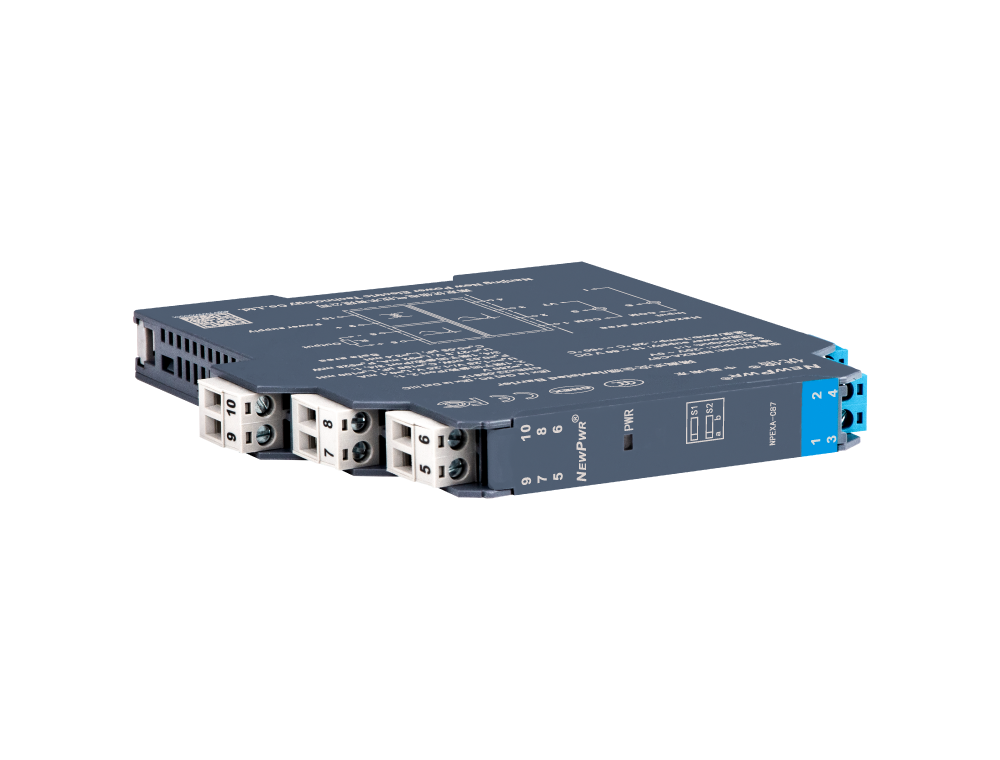

NPEXA-C87
【焦点手艺】
【装置与拆卸】
装置 拆卸
| 供电电源 | 18 ~ 60 V DC |
| 输入信号 | -20 V ~ 0V |
| 输入阻抗 | ≥ 10 kΩ |
| 电压带宽 | ＜ -0.1 dB（5 kHz时）；；；；；；；＜ -3 dB（50 kHz时） |
| 配电电压 | 开路电压-24 V时，，，，，，，，配电电压-19.5 V时，，，，，，，，满载电流≥ 15 mA |
| 输出信号 | -20 V ~ 0V |
| 输出阻抗 | ＜ 3 Ω |
| 转换精度 | 信号类型 | 丈量规模 | 量程规模/转换精度 |
| 传输精度 | 直流精度：＜ ±20 mV；；；；；；；交流精度：0 Hz ~ 1 kHz时±1 %，，，，，，，，1 kHz ~ 20 kHz时-2 % ~ +1 % | ||
| 温度漂移 | 100 ppm/℃（极大值） |
| 相位响应 | ＜ 10 μs，，，，，，，，相当于：200 Hz -0.72°；；；；；；；600 Hz -2°；；；；；；；1 kHz -3.6°；；；；；；；10 kHz -36°；；；；；；；20 kHz -72°；；；；；；；50 kHz -180°；；；；；；； |
| 事情功耗 | 1.2 W |
| 电磁兼容 | IEC 61326-3-1 |
| 介电强度 | ≥ 3000 V AC (本安侧与非本安侧)；；；；；；；≥ 1500 V AC (电源与非本安侧) |
| 绝缘电阻 | ≥ 100 MΩ (输入/输出/电源) |
| 事情温度 | -20 ℃ ~ +60 ℃ |
| 贮存温度 | -40 ℃ ~ +80 ℃ |
| 应用场合 | 装置于清静区，，，，，，，，可毗连0区、1区、2区；；；；；；；ⅡA、ⅡB、ⅡC、ⅢC；；；；；；；T4 ~ T6危险区的本装置备 |
| 毗连方法 | 螺钉毗连 |
| 规格尺寸 | 宽12.8 mm×高110 mm×深117 mm |
| 装置方法 | DIN35 mm导轨装置 |
| 产品认证 | CNEX, CE, FCC, CCC |
| 防爆品级 | [Ex ia Ga]ⅡC、[Ex ia Da] ⅢC |
| 最高电压（Um） | 250 V |
| Uo | +1.25 V/-1.25 V (2、1端子间)；；；；；；；-27.3 V (3/4、1端子间) |
| Io | 0.1 mA (2、1端子间)；；；；；；；92 mA (3/4、1端子间) |
| Po | 0.03 mW (2、1端子间)；；；；；；；628 mW (3/4、1端子间) |
| Co | 100 μF (2、1端子间)；；；；；；；0.08 μF (3/4、1端子间) |
| Lo | 100 mH (2、1端子间)；；；；；；；3.4 mH (3/4、1端子间) |
