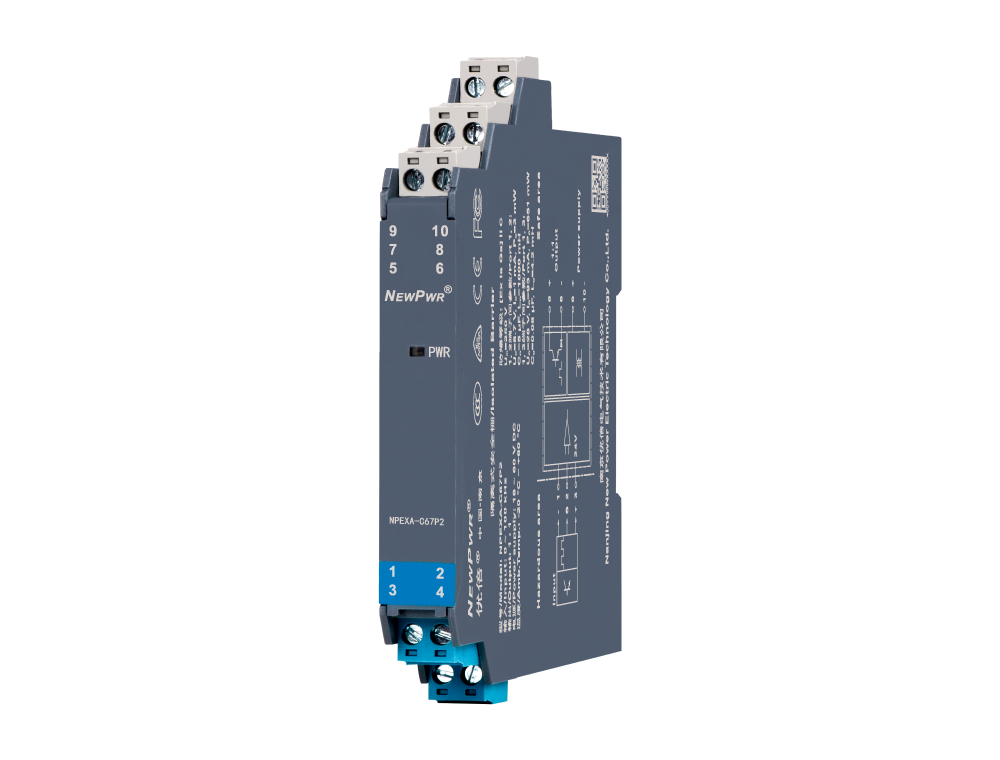

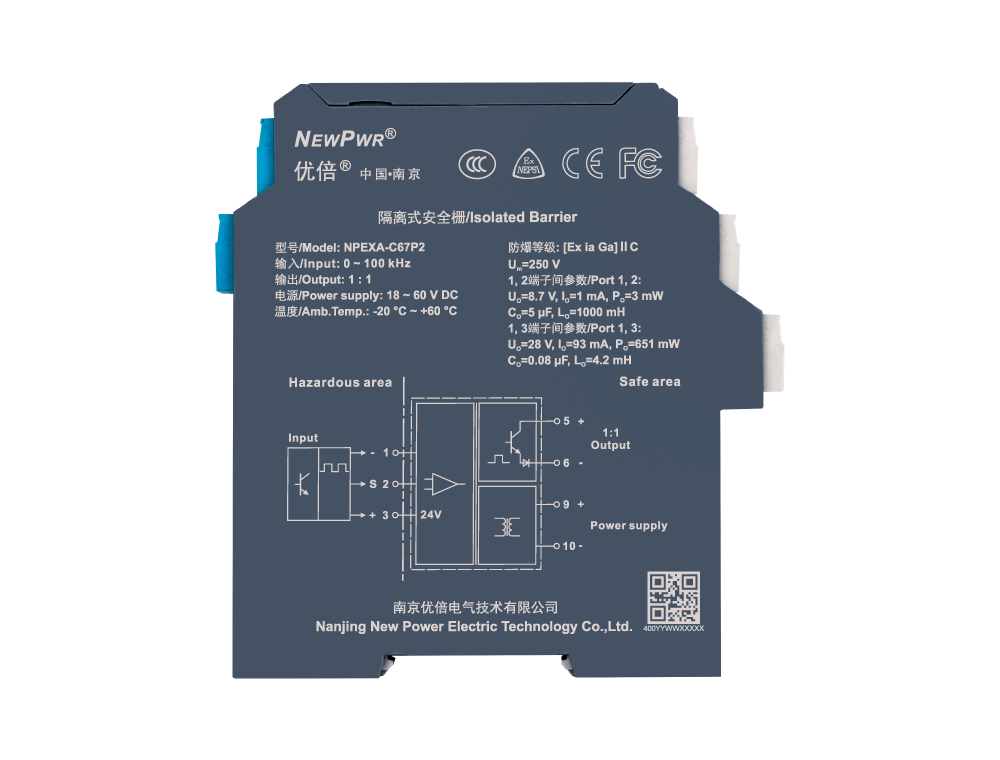

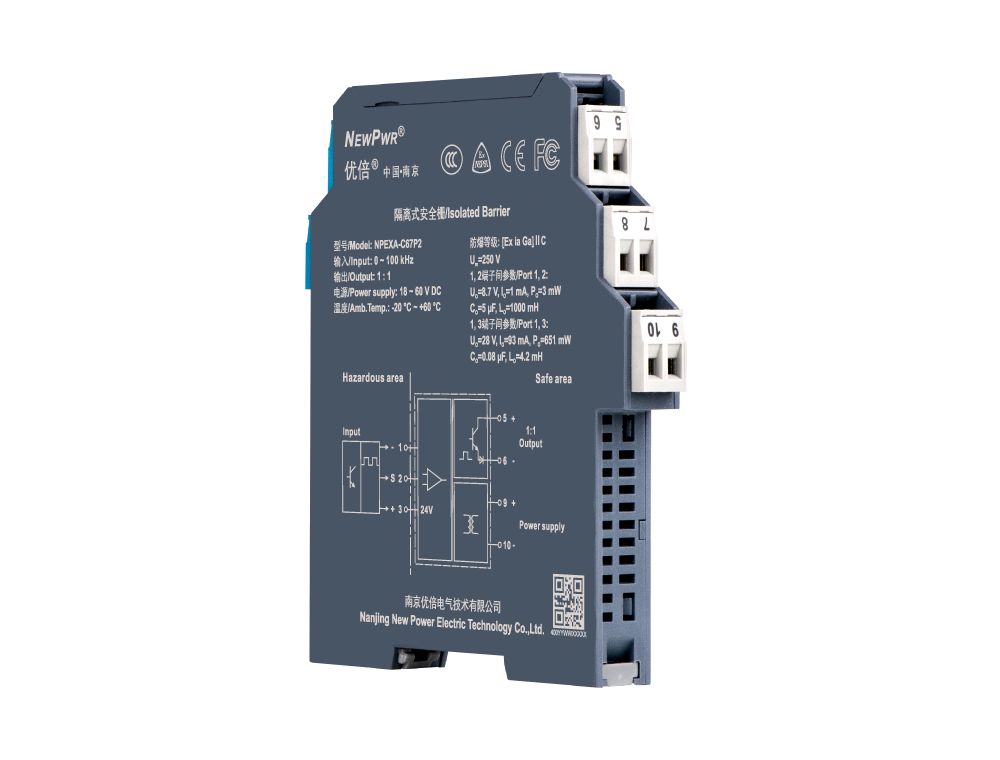

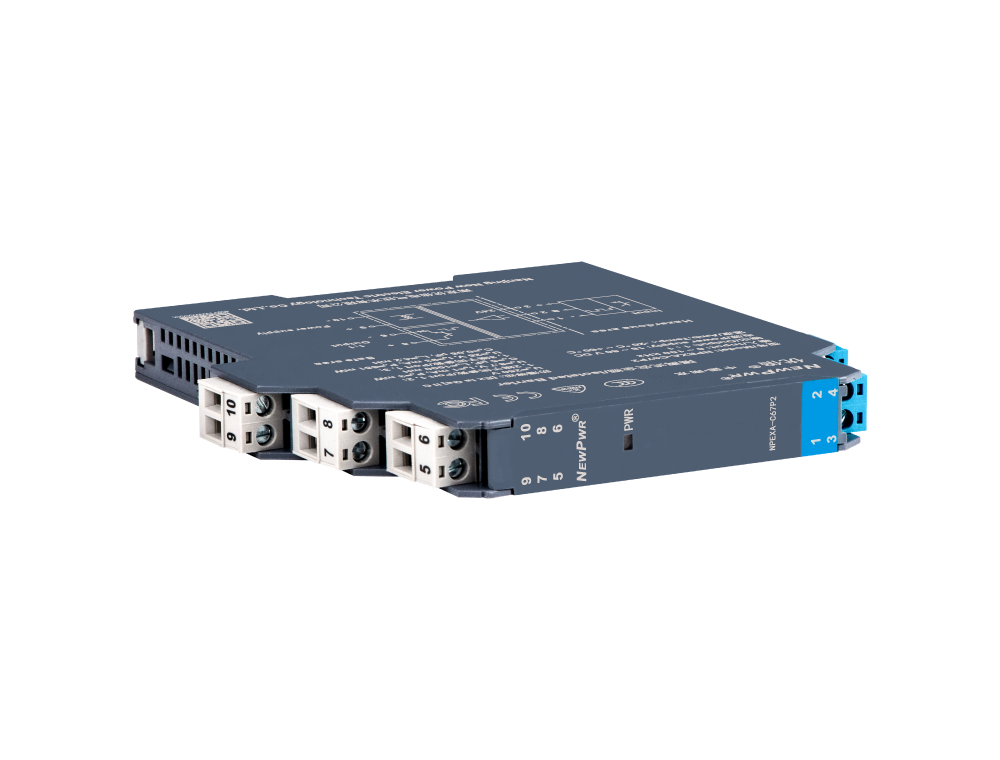

NPEXA-C67P2
【焦点手艺】
【装置与拆卸】
装置 拆卸
| 供电电源 | 18 ~ 60 V DC |
| 输入信号 | 频率脉冲信号 0.1 Hz ~ 100 kHz |
| 脉冲宽度 | ≥ 5 μs |
| 输入阻抗 | ≥ 10 kΩ |
| 信号触发 | 低电平：0 ~ 2 V，，，，，，高电平：4 ~ 30 V（接受客户定制） |
| 配电电压 | 24 V DC，，，，，，20 mA时输出电压≥ 16 V |
| 输出信号 | 集电极输出高电平：VCC（≤ 30 V），，，，，，低电平：≤ 2 V，，，，，，驱动电流：≤ 10 mA；；；；； ；发射极输出高电平：VCC - 2 V，，，，，，低电平：≤ 0.5 V，，，，，，驱动电流：≤ 10 mA；；；；； ；逻辑电平输出（默认）高电平：18 V ≤ VH ≤ 24 V，，，，，，低电平：VL ≤ 2 V，，，，，，负载电阻：≥ 2 kΩ |
| 事情功耗 | 0.9 W |
| 电磁兼容 | IEC 61326-3-1 |
| 介电强度 | ≥ 3000 V AC (本安侧与非本安侧)；；；；； ；≥ 1500 V AC (电源与非本安侧) |
| 绝缘电阻 | ≥ 100 MΩ (输入/输出/电源) |
| 事情温度 | -20 ℃ ~ +60 ℃ |
| 贮存温度 | -40 ℃ ~ +80 ℃ |
| 应用场合 | 装置于清静区，，，，，，可毗连0区、1区、2区；；；；； ；ⅡA、ⅡB、ⅡC；；；；； ；T4 ~ T6危险区的本装置备 |
| 毗连方法 | 螺钉毗连 |
| 规格尺寸 | 宽12.8 mm×高110 mm×深117 mm |
| 装置方法 | DIN35 mm导轨装置 |
| 产品认证 | NEPSI, CE, FCC, CCC |
| 防爆品级 | [Ex ia Ga]ⅡC |
| 最高电压（Um） | 250 V |
| Uo | 8.7 V (1、2端子间)；；；；； ；28 V (1、3端子间) |
| Io | 1 mA (1、2端子间)；；；；； ；93 mA (1、3端子间) |
| Po | 3 mW (1、2端子间)；；；；； ；651 mW (1、3端子间) |
| Co | 5 μF (1、2端子间)；；；；； ；0.08 μF (1、3端子间) |
| Lo | 1000 mH (1、2端子间)；；；；； ；4.2 mH (1、3端子间) |
