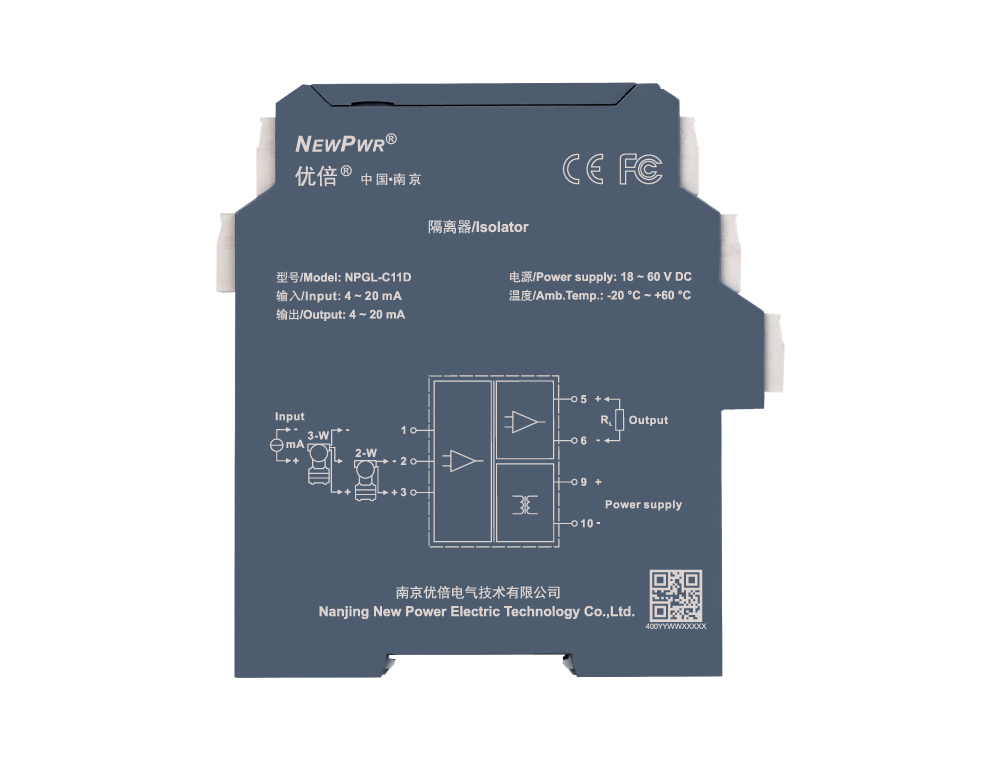

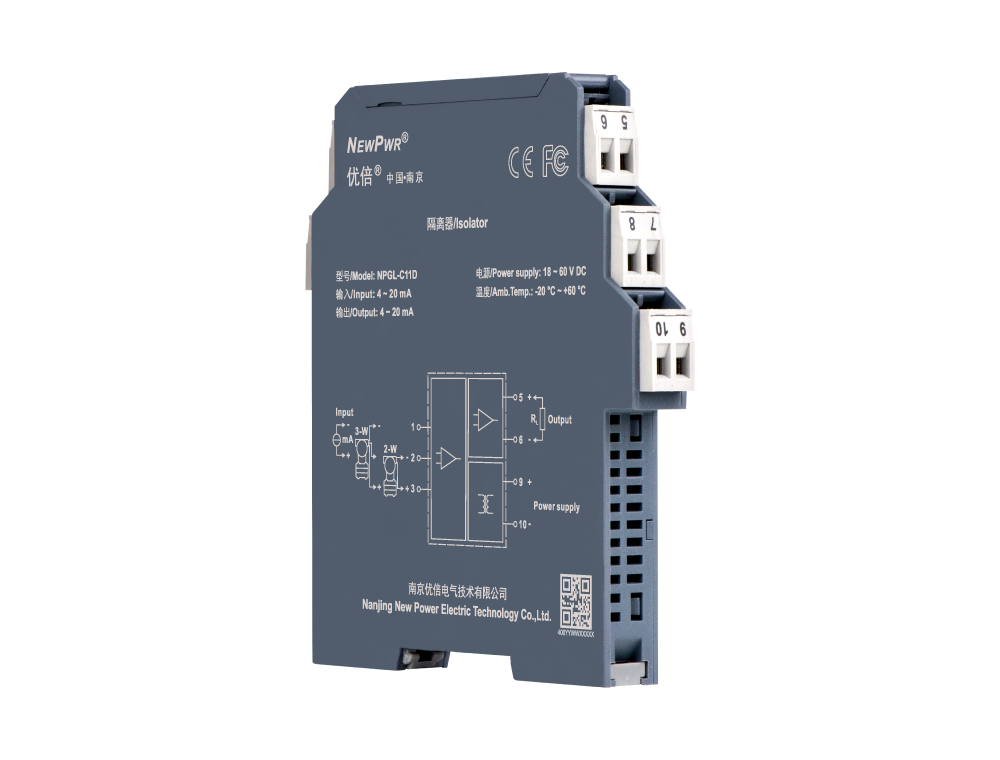

NPGL-C11D

智能型隔离器，，，， ，，输入2线制、3线制变送器或电流源信号，，，， ，，经隔离转换为4~20mA电流信号输出(其他输出信号类型产品，，，， ，，详细型号见型谱)。。。。。。该产品需要自力供电，，，， ，，输入、输出和电源三端隔离，，，， ，，具有在线故障自诊断功效，，，， ，，可以通过PC端或手持编程器对信号类型、信号规模等举行组态设置。。。。。。

输入

输出（详细型号见型谱）

通道

供电

HART

分享
NPGL-C11D

【焦点手艺】


【装置与拆卸】






装置                                                                      拆卸





【手艺参数】 电源 输入 输出 传输特征 基本参数 EMC特征 事情情形 【机械特征】 机械特征 【认证信息】 认证信息
电源
供电电源 18 ~ 60 V DC
输入
输入信号 4 ~ 20 mA
输入阻抗 ≤ 60 Ω
配电电压 开路电压≤ 26 V，，，， ，，20 mA时输出电压≥ 22 V
输出
输出信号 4 ~ 20 mA
允许负载 RL ≤ 500 Ω
传输特征
转换精度 信号类型 丈量规模 量程规模/转换精度
传输精度 0.1 %F.S.
温度漂移 30 ppm/℃
基本参数
响应时间 ≤ 500 ms
事情功耗 1.5 W
EMC特征
电磁兼容 IEC 61326-3-1
介电强度 ≥ 1500 V AC (输入/输出/电源之间)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源之间)
事情情形
事情温度 -20 ℃ ~ +60 ℃
贮存温度 -40 ℃ ~ +80 ℃
机械特征
毗连方法 螺钉毗连
规格尺寸 宽12.8 mm×高110 mm×深117 mm
装置方法 DIN35 mm导轨装置
认证信息
产品认证 CE, FCC
