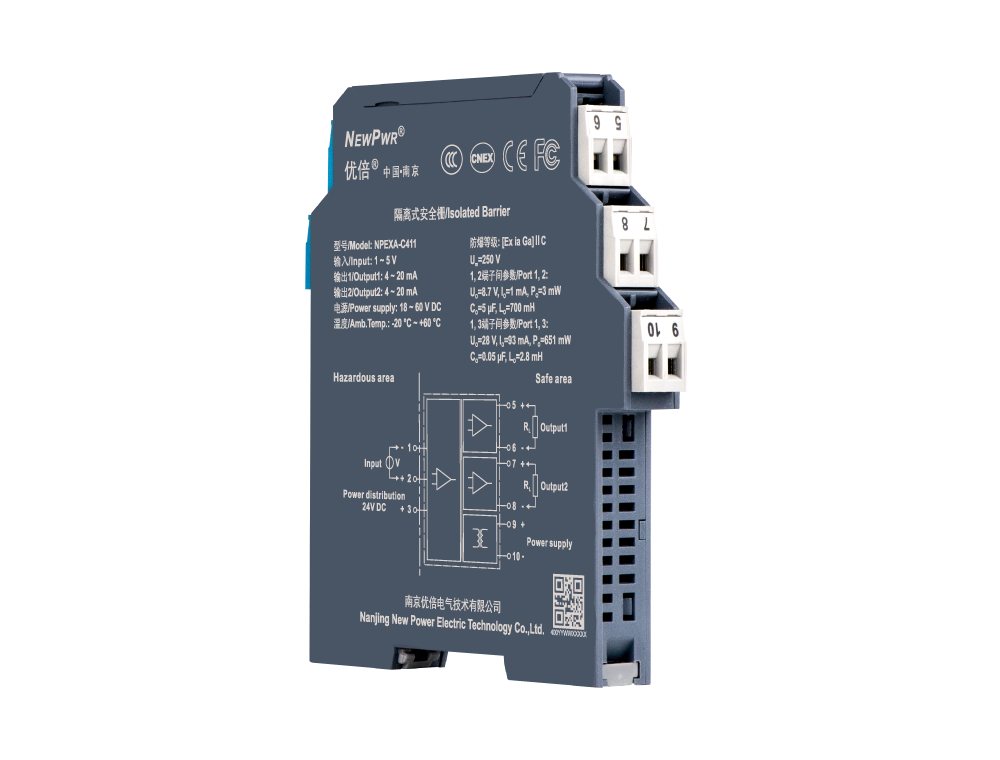

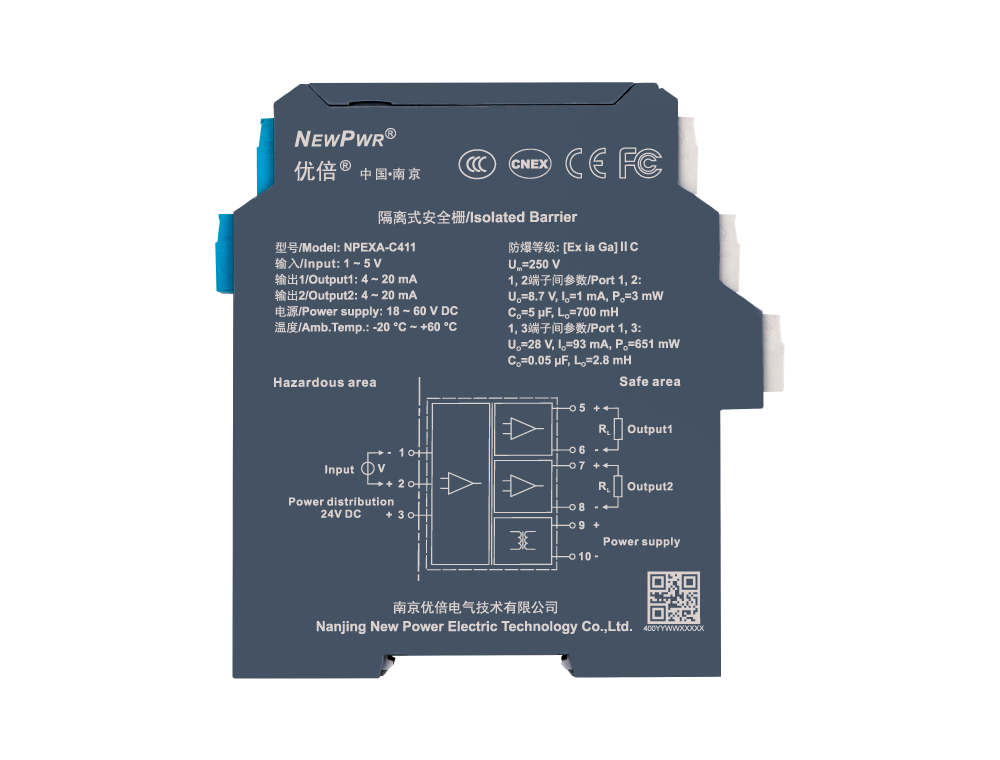

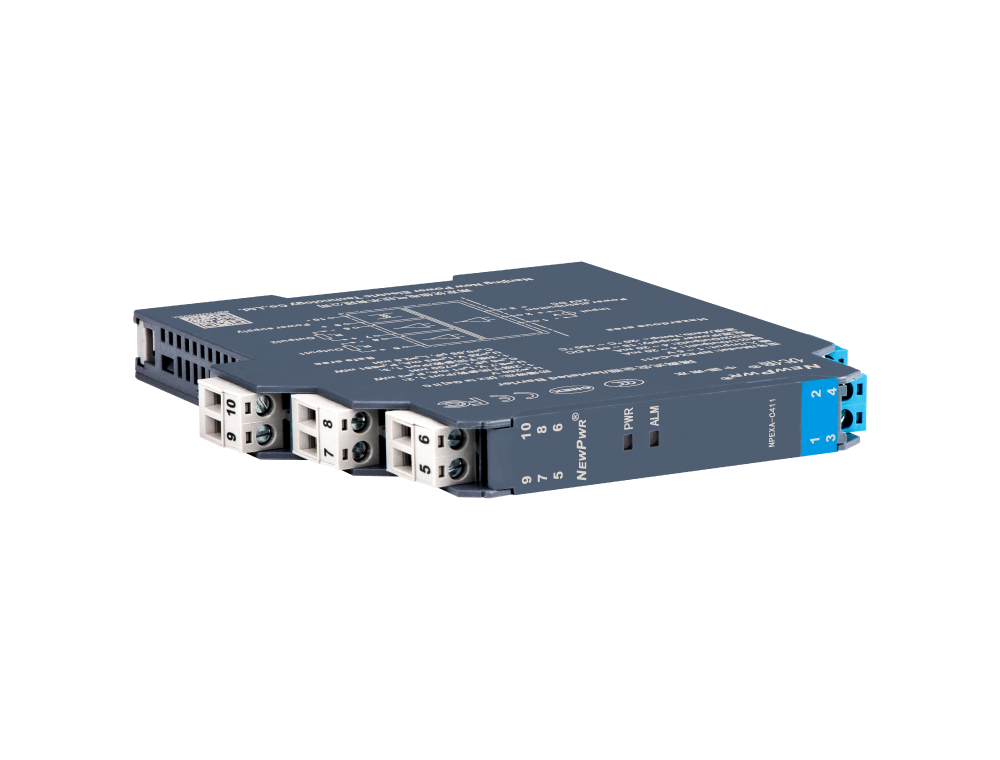

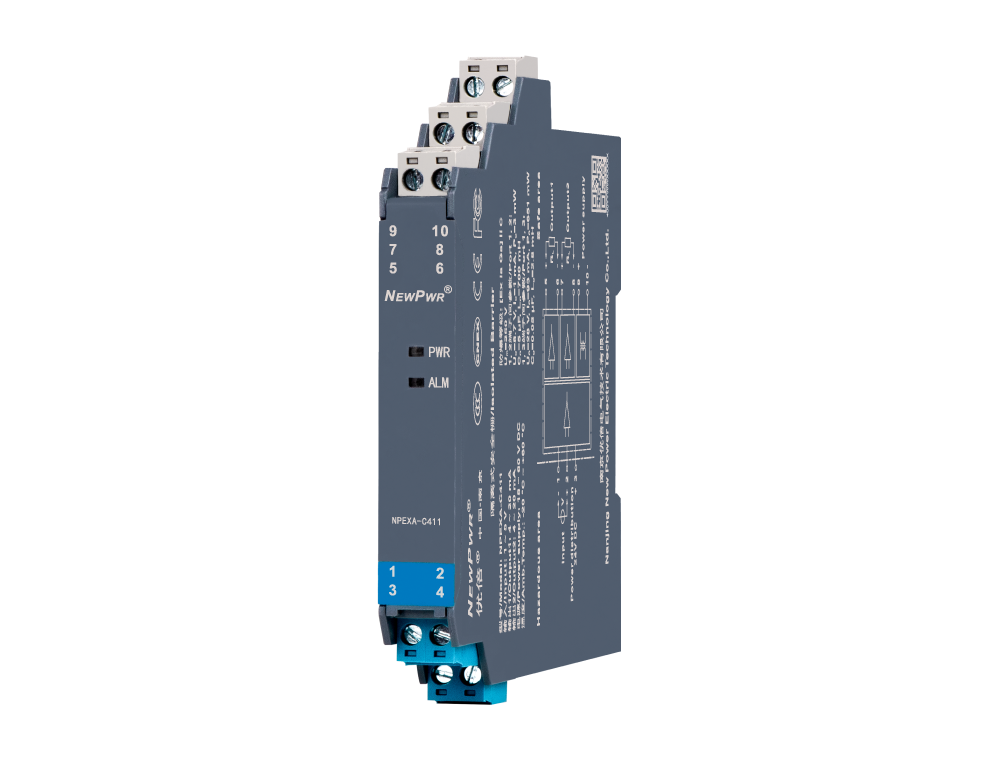

NPEXA-C411
【焦点手艺】
【装置与拆卸】
装置 拆卸
| 供电电源 | 18 ~ 60 V DC |
| 输入信号 | 直流电压信号 |
| 输入阻抗 | ≥ 1 MΩ |
| 配电电压 | 开路电压≤ 26 V，，， ，，，20 mA时输出电压≥ 16 V |
| 输出信号 | 4 ~ 20 mA |
| 允许负载 | RL ≤ 500 Ω |
| 转换精度 | 信号类型 | 丈量规模 | 量程规模/转换精度 |
| 传输精度 | 0.1 %F.S. | ||
| 温度漂移 | 30 ppm/℃ |
| 响应时间 | ≤ 500 ms |
| 事情功耗 | 2 W |
| 电磁兼容 | IEC 61326-3-1 |
| 介电强度 | ≥ 3000 V AC (本安侧与非本安侧) ；；；；；；；；≥ 1500 V AC (电源与非本安侧) |
| 绝缘电阻 | ≥ 100 MΩ (输入/输出/电源) |
| 事情温度 | -20 ℃ ~ +60 ℃ |
| 贮存温度 | -40 ℃ ~ +80 ℃ |
| 应用场合 | 装置于清静区，，， ，，，可毗连0区、1区、2区 ；；；；；；；；ⅡA、ⅡB、ⅡC ；；；；；；；；T4 ~ T6危险区的本装置备 |
| 输出状态 | 在用户不特殊指明的情形下，，， ，，，无论输入信号泛起何种故障状态，，， ，，，在满量程规模内输出均追随输入信号转变 (1 ~ 5 V输入断线或短路除外，，， ，，，此时输出0 V/mA)，，， ，，，但最大不凌驾输出量程上限的110% (如0 ~ 20 mA输出时，，， ，，，最小输出可为0 mA，，， ，，，最大不凌驾22 mA) |
| 毗连方法 | 螺钉毗连 |
| 规格尺寸 | 宽12.8 mm×高110 mm×深117 mm |
| 装置方法 | DIN35 mm导轨装置 |
| 产品认证 | CNEX, CE, FCC, CCC |
| 防爆品级 | [Ex ia Ga]ⅡC |
| 最高电压（Um） | 250 V |
| Uo | 8.7 V (1、2端子间) ；；；；；；；；28 V (1、3端子间) |
| Io | 1 mA (1、2端子间) ；；；；；；；；93 mA (1、3端子间) |
| Po | 3 mW (1、2端子间) ；；；；；；；；651 mW (1、3端子间) |
| Co | 5 μF (1、2端子间) ；；；；；；；；0.05 μF (1、3端子间) |
| Lo | 700 mH (1、2端子间) ；；；；；；；；2.8 mH (1、3端子间) |
